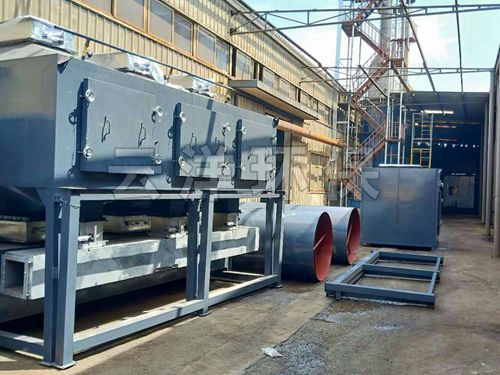

20000风量催化燃烧设备配置及介绍，铸造厂喷涂、汽车件喷涂等工艺使用。

催化燃烧设备是用催化剂使废气中可燃物质在较低温度下氧化分解的净化方法，所以，催化燃烧被称为催化化学转化，其中催化剂加速了氧化分解的过程，大多数碳氢化合物在300-450度的温度时，通过催化剂就可以氧化完成。

催化燃烧过程

在化学反应过程中，利用催化剂降低燃烧温度，加速气体   氧化的方法，叫做催化燃烧法。由于催化剂的载体是由多孔材料制作的，当加热到300-450℃的气体通过催化层时，氧和气体被吸附在多孔材料表层的催化剂上，增加了氧和气体接触碰撞的机会，提高了活性，使气体与氧产生剧烈的化学反应而生成CO2和H2O，同时产生热量，从而使得气体变成   气体。

与热力燃烧法相比，催化燃烧所需的辅助燃料少，能耗消耗低，设备设施体积小，安装容易。催化燃烧装置主要由热交换器、燃烧室、催化反应器、热回收系统和净化烟气的排放烟囱等部分组成，其净化原理是：废气气体在进入燃烧室以前，先经过热交换器被预热后送至燃烧室，在燃烧室内达到所要求的反应温度，氧化反应在催化反应器中进行，净化后烟气经热交换器释放出部分热量，再由烟囱排入大气。

整套设备操作电气控制系统：包括电控柜、PLC、触摸屏、现场仪表及线管等。电控系统具有手动和自动控制功能：手动控制时各项设备可独立启动，自动控制时各项设备自动按程序启动。本控制系统通过PLC采集现场各类数据和信号，实现数据检测，数据存储，动态画面显示等实现监视的功能，对于运行事故能预先自动判断，准确地反映出故障状态、故障时间、及线管信息并及时报警，故障代码以文本形式显示。

整个系统能够正常、稳定、   、   、低耗运行。可根据客户需求提供DCS、485或以太网接口。主要电器选型：PLC和触摸屏作为本系统的核心，被系统选择西门子产品，其它元器件选用国产名品。MCC柜选用仿威图柜体，美观实用，颜色标号RAL7032。
